반도체는 왜 수돗물을 못 쓸까? 초순수와 수율의 관계
수돗물은 깨끗한데 왜 웨이퍼에는 쓸 수 없을까?
컵에 받아 마실 수 있는 물을 웨이퍼에 뿌리면 어떻게 될까요? 사람에게는 안전한 수돗물도 반도체에는 오염원이 될 수 있습니다.
수돗물은 건강과 생활용수를 기준으로 관리되므로 기준 이내의 칼슘·마그네슘 같은 무기 이온, 소독 성분과 용존 물질이 남아 있을 수 있습니다. 미국 EPA의 음용수 기준도 건강과 함께 맛·냄새·색 등을 관리하는 목적이며, 총용존고형물의 권고 기준은 500mg/L입니다.[1]
반면 초순수(UPW, Ultrapure Water)는 웨이퍼에 닿아도 이온·유기물·파티클·미생물·용존가스의 영향을 거의 남기지 않도록 여러 단계로 정제한 공정용 물입니다. SEMI F63은 초순수가 웨이퍼 린스를 포함한 모든 습식 공정에 폭넓게 사용되며, 그 순도가 반도체 제조에 중요하다고 설명합니다.[2]
구분 | 수돗물 | 반도체 초순수 |
품질 목적 | 사람이 안전하게 마시고 사용 | 웨이퍼 오염과 공정 변동 억제 |
관리 대상 | 건강·맛·냄새 관련 물질 | 이온·TOC·파티클·실리카·미생물·용존가스 |
사용 위치 | 가정·생활·일반 산업 | 세정·린스·약액 희석·장비 공급 |
핵심 기준 | 음용수 법정 기준 | SEMI 지침과 팹별 공정 사양 |
보이지 않는 불순물 하나가 회로 불량을 만든다
반도체 회로는 나노미터 수준으로 미세합니다. 눈에 보이지 않는 오염도 회로 패턴과 비교하면 더 이상 작은 존재가 아닐 수 있습니다.
파티클은 노광·식각·증착을 방해해 패턴의 단선이나 연결 불량을 만들 수 있습니다.
나트륨·칼슘·철 같은 이온과 금속은 웨이퍼 표면에 남아 누설전류와 소자 신뢰성에 영향을 줄 수 있습니다.
유기물은 얇은 막처럼 남아 표면의 젖음성과 세정·증착 반응을 불균일하게 만들 수 있습니다.
미생물과 실리카는 입자와 잔류물의 원인이 되고, 용존가스는 산화 반응과 물의 전기적 특성에 영향을 줄 수 있습니다.
SEMI는 웨이퍼와 접촉하는 초순수 흐름에서 5~15nm 입자를 제어하기 위한 필터 평가 지침도 운영합니다.[3] ‘맑아 보이는 물’이 아니라 측정 가능한 오염 수준으로 관리해야 하는 이유입니다.
초순수는 한 번 거르는 물이 아니다

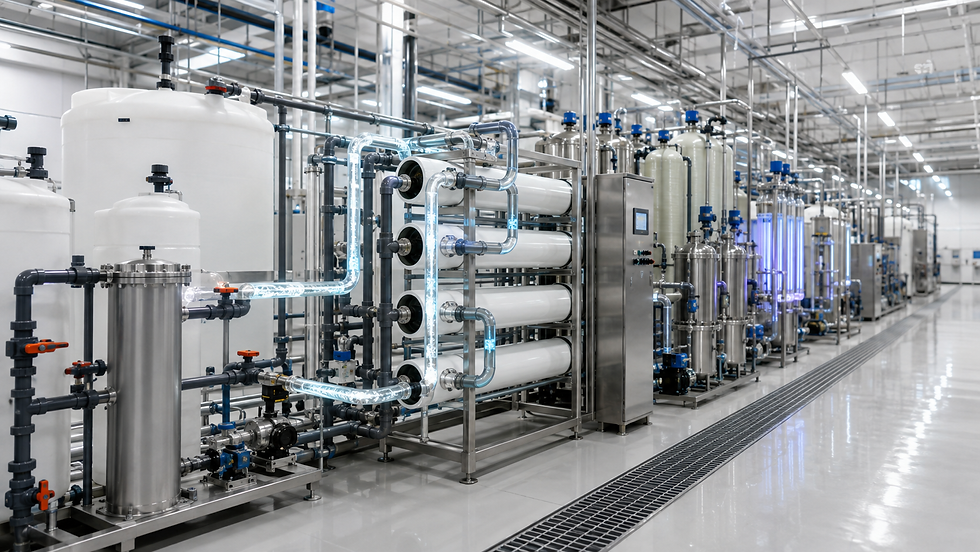

초순수 생산은 오염 종류마다 다른 제거 기술을 이어 붙인 공정입니다. 원수 수질과 팹의 요구조건에 따라 구성은 달라지지만 일반적인 흐름은 다음과 같습니다.
전처리: 부유물·콜로이드와 잔류 염소를 줄이고, 연수화로 칼슘·마그네슘을 제거해 뒤쪽 막을 보호합니다.
역삼투압(RO): 압력으로 물을 반투과막에 통과시켜 용존염과 상당량의 유기물을 분리합니다.
이온 제거: 이온교환수지나 전기탈이온(EDI)으로 남아 있는 양이온과 음이온을 제거합니다.
UV 산화: 자외선으로 미량 유기물을 분해하고 미생물 증식을 억제합니다.
탈기: 막 탈기장치 등으로 산소와 이산화탄소 같은 용존가스를 줄입니다.
최종 폴리싱: 혼상 이온교환과 초미세필터를 거친 뒤 물을 계속 순환시켜 품질을 유지합니다.
DuPont은 반도체 초순수 라인을 전처리·RO·이온교환·최종 폴리싱으로 구분하며, 각 단계에서 경도·부유물·총유기탄소(TOC)·용존염과 금속을 나눠 제거한다고 설명합니다.[4]
세정·식각·CMP에서 물을 많이 쓰는 이유
웨이퍼에는 화학액을 사용한 다음 단계로 넘기기 전에 반응을 멈추고 잔류물을 씻어내는 과정이 반복됩니다.
습식 세정 후 파티클·금속·유기물 제거
습식 식각과 포토 공정 후 약액 린스
CMP 후 연마입자와 금속 잔사 제거
세정액·희석 화학액과 오존수 제조
증착·산화 전 웨이퍼 표면의 최종 린스
따라서 물은 마지막에 한 번 사용하는 세척수가 아니라 여러 공정을 연결하는 재료입니다. imec의 N2 로직 공정 시뮬레이션에서도 습식 공정은 웨이퍼당 화학물질 사용의 약 50%를 차지하고 초순수 소비에서도 큰 비중을 차지했습니다.[5]
반도체 초순수 품질은 왜 수율과 바로 연결될까?
초순수는 웨이퍼 표면에 직접 닿습니다. 세정수가 불순물을 새로 남기면 앞 단계에서 제거한 오염을 다시 입히는 셈입니다. 금속 이온·파티클·유기물이 반복적으로 유입되면 같은 조건에서 처리한 여러 웨이퍼에서 결함이 증가할 수 있습니다.
Entegris는 파티클·겔·금속이 서로 다른 표면 이상을 만들어 불량을 일으키며, 오염 제어의 목적이 웨이퍼 결함을 줄여 제조 수율을 높이는 것이라고 설명합니다.[6]
따라서 물속 이온의 양을 보여주는 비저항만 확인해서는 부족합니다. 총유기탄소, 입자 수, 실리카, 미생물과 용존 산소도 함께 관리해야 합니다.
깨끗하게 만든 물도 배관에서 다시 오염될 수 있다
초순수 설비의 진짜 끝은 정제장치가 아니라 웨이퍼와 만나는 사용점(POU)입니다. SEMI F61은 처리설비뿐 아니라 분배시스템과 장비 훅업까지 설계·운영 범위에 포함합니다. SEMI F75도 생산점과 사용점의 수질이 같다고 가정해서는 안 된다고 강조합니다.[7]
배관: 금속·이온·유기물 용출이 적은 고순도 폴리머를 사용하고 정체구간과 거친 접합부를 줄입니다.
펌프: 일정한 압력과 유량을 유지하면서 마모입자와 불필요한 열 발생을 억제해야 합니다.
필터: 메인 루프와 장비 직전에 배치해 이동 과정에서 발생한 입자를 다시 차단합니다.
센서: 비저항·TOC·입자·용존 산소·실리카를 감시하고 압력·유량·온도 이상을 경보로 연결합니다.
순환 루프: 물이 고여 오염이 증가하지 않도록 계속 순환하고 세정과 플러싱이 가능해야 합니다.
SEMI F57도 초순수 배관용 고순도 폴리머를 금속·이온·TOC 용출과 표면 거칠기까지 평가합니다.[9]
장비 엔지니어에게 초순수 지식이 필요한 이유
반도체 장비 엔지니어는 초순수를 공급받는 사용자이면서 최종 수질을 지키는 담당자입니다. 장비 입구의 압력·유량·온도, 밸브와 튜브 재질, 필터 교체주기, 샘플링 위치, 드레인 분리와 역류 방지를 이해해야 세정 불량의 원인을 장비·약액·초순수 중에서 구분할 수 있습니다.
설계 단계에서도 배관 길이와 굴곡, 정비 공간, 센서 위치와 플러싱 동선이 수질과 유지보수성을 바꿉니다.
결국 반도체에서 물은 단순한 유틸리티가 아닙니다. 웨이퍼 표면과 직접 접촉하고 제품 수율에 영향을 주는 핵심 공정 재료입니다. 회로가 미세해질수록 ‘물을 얼마나 깨끗하게 만들었는가’뿐 아니라 ‘사용점까지 얼마나 깨끗하게 전달했는가’가 더욱 중요해집니다.
번호 | 발행기관 | 자료명 | 발행일 | 활용 내용 |
1 | U.S. EPA | 2025-12-29 업데이트 | 음용수 관리 목적과 총용존고형물 권고 기준 | |
2 | SEMI | 2024-12 | 반도체 초순수 품질과 습식 공정 활용 | |
3 | SEMI | 2019-08 | 5~15nm 입자 제어용 초순수 필터 평가 | |
4 | DuPont | 미표기, 2026-08-31 확인 | 전처리·RO·이온교환·폴리싱 구성 | |
5 | imec | 2025-08-19 | 습식 공정의 화학물질·초순수 소비 | |
6 | Entegris | 미표기, 2026-08-31 확인 | 파티클·겔·금속 오염과 웨이퍼 수율 | |
7 | SEMI | 2021-05 | 초순수 처리·분배·장비 훅업 설계 | |
8 | SEMI | 2021-05 | 생산점·분배점·사용점 수질 모니터링 | |
9 | SEMI | 2022-06 | 고순도 폴리머 배관의 용출·표면 기준 |
